Stal nierdzewna 439 Cienkie paski stalowe do automatycznej rury wydechowej / samochodowej

Główne dane techniczne:

1. Standard : ASTM, JIS
2. Ocena : 439
3. Grubość : 0,05 mm - 1,2 mm
4. Szerokość : 10mm-600mm lub jako potrzeby klienta
5. Długość : na życzenie klienta
6. Wykończenie powierzchni : 2B
7. Twardość : 1 / 2H, 3 / 4H, H, FH, EH, miękka / wyżarzona

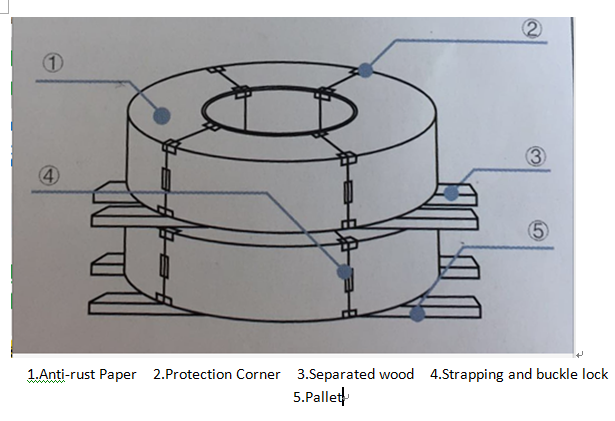

Ilustracja pakietu do pasków

439 - UNS S43035:

AISI Typ 439 (znany również jako ASTM XM-8) jest ferrytyczną stalą nierdzewną zaprojektowaną w celu ochrony przed korozją w różnych środowiskach utleniających od słodkiej wody do wrzących kwasów. Typ 439 jest stabilizowanym tytanem, 18 procentowym stopem chromu, który może być stosowany w wielu środowiskach utleniających, gdzie typ 304 jest uważany za odpowiedni pod względem ogólnej odporności na korozję, ale podlega pękaniu korozyjnemu związanemu z chlorkiem. Często stosuje się go zamiast typu 409, gdzie wymagana jest wyższa przewodność cieplna. Typ 439 nie wymaga wyżarzania po spawaniu, aby przywrócić ciągliwość lub zapewnić międzykomórkową odporność na korozję. Typ 439 ma również lepsze zdolności do formowania i jest intensywnie wykorzystywany w przemyśle motoryzacyjnym; może być lekko utwardzony, aby zwiększyć wytrzymałość na rozciąganie.

Właściwości fizyczne:

• Temperatura topnienia: 2741 ° F (1505 ° C)
• Gęstość: 0,278 funta / cal3 / 7,70 g / cm3
• Moduł elastyczności w napięciu: 28 X 106 psi / 193 GPa

Właściwości mechaniczne:

• Wytrzymałość na rozciąganie Minimum (psi): 66 000 - 70 000
• Wytrzymałość minimalna Przesunięcie 0,2% (psi): 43,000 - 48,000
• % Wydłużenie w 2 "Minimum: 32 - 36%
• Twardość: Rockwell B74 - 78

Kompozycja:

• Węgiel: 0,025 maks
• Mangan: 0,50
• Krzem: 0,75
• Chrom: 17.00 - 19.00
• Nikiel: 0,50
• Tytan: ≥ 0,20 + 4 (C + N) min - 0,50 maks
• Żelazo: równowaga
• Wszystkie wartości są wartościami maksymalnymi, chyba że podano inaczej. Wartości pochodzą z odpowiednich specyfikacji AMS i ASTM.

Obróbka cieplna: Typ 439 nie jest hartowalny przez obróbkę cieplną

• Wyżarzanie:
• Ogrzać powoli do 1450-1600 ° F (790 - 871 ° C), szybko schłodzić. Powolne chłodzenie powoduje mniej pożądane zachowanie przejścia. Ferrytyczne stale nierdzewne zawierające ponad około 12% chromu mają podatność na zjawisko znane jako kruchość 885 ° F (475 ° C). Ta kruchość jest obserwowana jako degradacja właściwości udarowych w temperaturze pokojowej w wyniku bardzo długich ekspozycji w zakresie temperatur od 700 do 1000 ° F (371 do 537 ° C). Jeśli temperatury pracy ulegają cyklowi w tym zakresie, ekspozycja powyżej, około 1050 ° F (565 ° C), przywraca właściwości odporności na temperaturę w pomieszczeniu. W przypadku długiego czasu przebywania w pobliżu 885 ° F (475 ° C), temperatury pracy, które przechodzą powyżej, około 1050 ° F (565 ° C), są korzystne, a nie szkodliwe.

Odporność na korozję:

AISI Typ 439 jest odporny na atak wody pitnej i wiele łagodnych lub średnio korozyjnych środowisk chemicznych, które z natury utleniają. W różnych roztworach chlorków badania wykazały, że odporność na pękanie w typie 439 jest lepsza niż w przypadku typu 304. Ponadto, typ 439 nie podlega korozji naprężeniowej, co może powodować przedwczesne zużycie stali austenitycznych w środowiskach zawierających chlorki, takich jak gorące wody stosowane w wymiennikach ciepła.

Nasze maszyny produkcyjne

Zastosowania taśmy ze stali nierdzewnej:

Taśma ze stali nierdzewnej do produkcji rur / rurek
Taśma ze stali nierdzewnej do materiałów budowlanych, zlewozmywaków / sztućców, wanien, wind
Taśma ze stali nierdzewnej do ławek kuchennych
Taśma ze stali nierdzewnej do zastosowań motoryzacyjnych
Taśma ze stali nierdzewnej do tłoczenia metali
Taśma ze stali nierdzewnej do zastosowań przemysłowych, węża, narzędzi sprzętowych
Taśma ze stali nierdzewnej do zastosowań sprężynowych
Taśma ze stali nierdzewnej dla przemysłu kablowego, lin itp
